| Рис.1 | Рис.2 | Рис.3 |

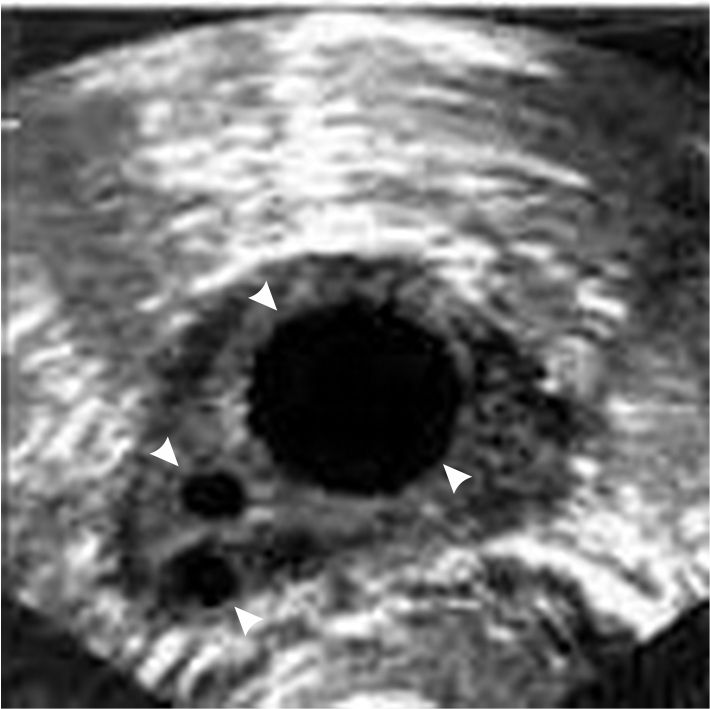

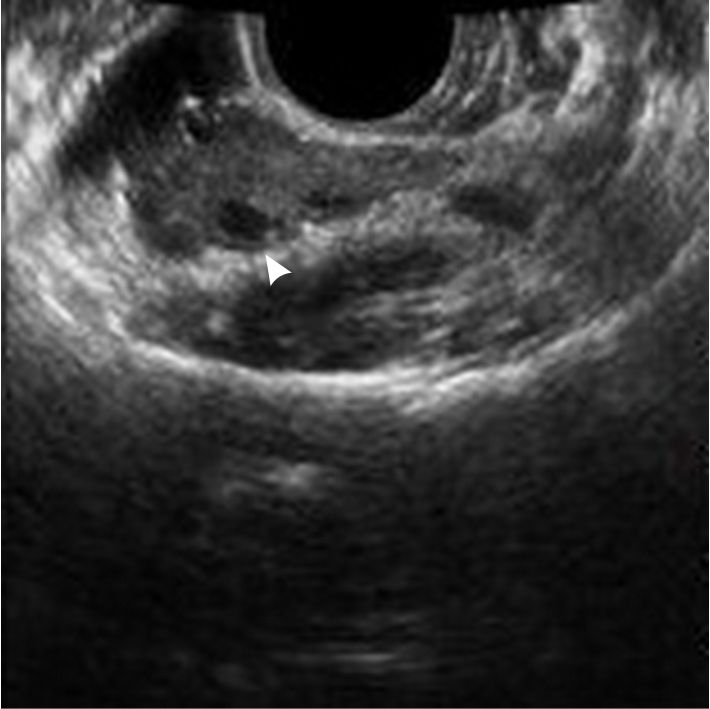

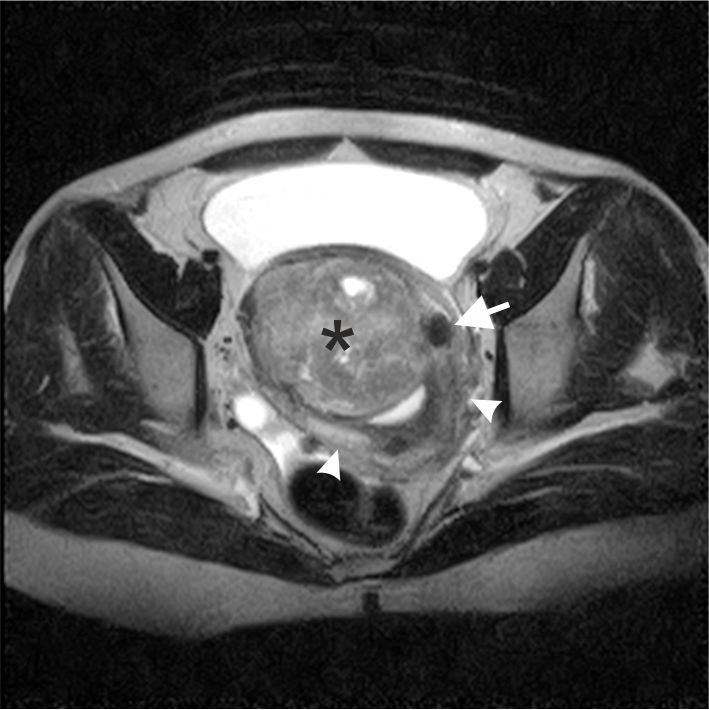

Рис.1 МРТ. Субмукозная лейомиома матки (звёздочка) на поперечном срезе, мелкая интрамуральная миома матки (стрелка), матка (отмечена головками стрелки). Рис.2 и 3 УЗИ. Мелкие и крупная миомы матки (для сравнения).
 |  |  |
| Рис.4 | Рис.5 | Рис.6 |

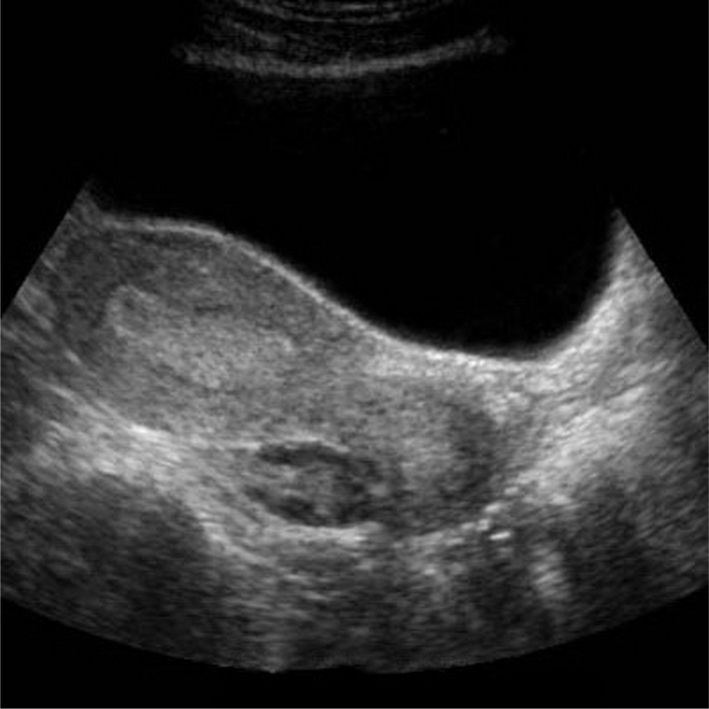

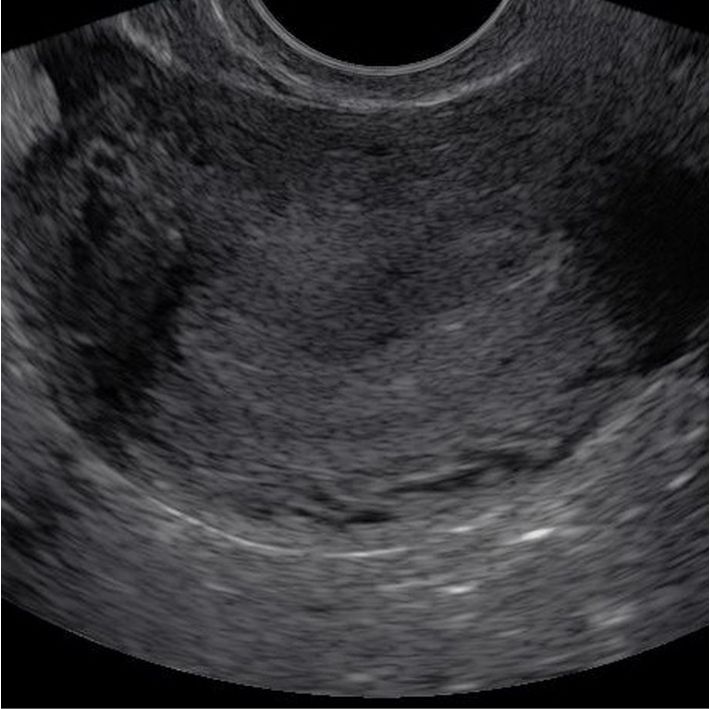

Рис.4 и 6 УЗИ – изображения матки. Рис. 5 МРТ: сагиттальная плоскость среза, визуализируется крупный субмукозный неоднородный узел миомы (звездочка), матка в вертикальном расположении, частично сдавливающая мочевой пузырь и вызывающая учащенные позывы к мочеиспусканию.
 |  |  |
| Рис.7 | Рис.8 | Рис.9 |

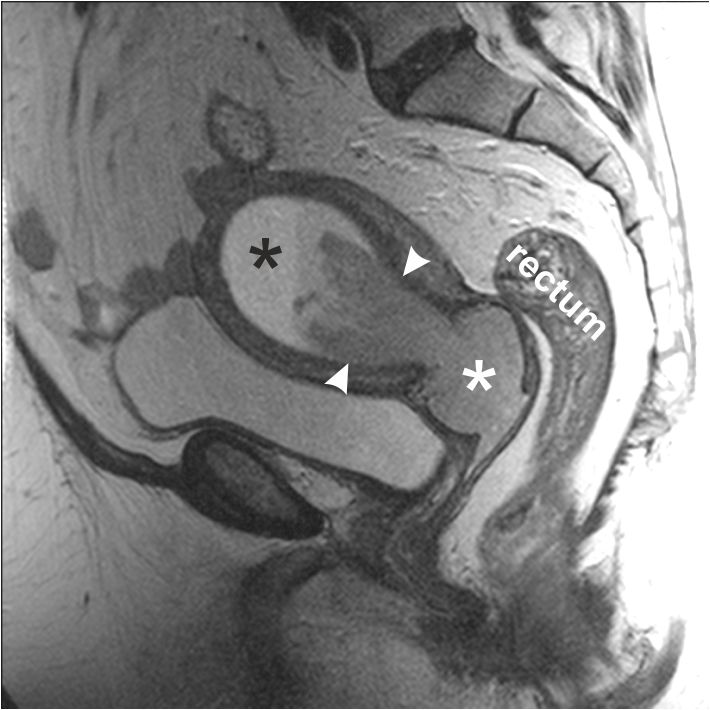

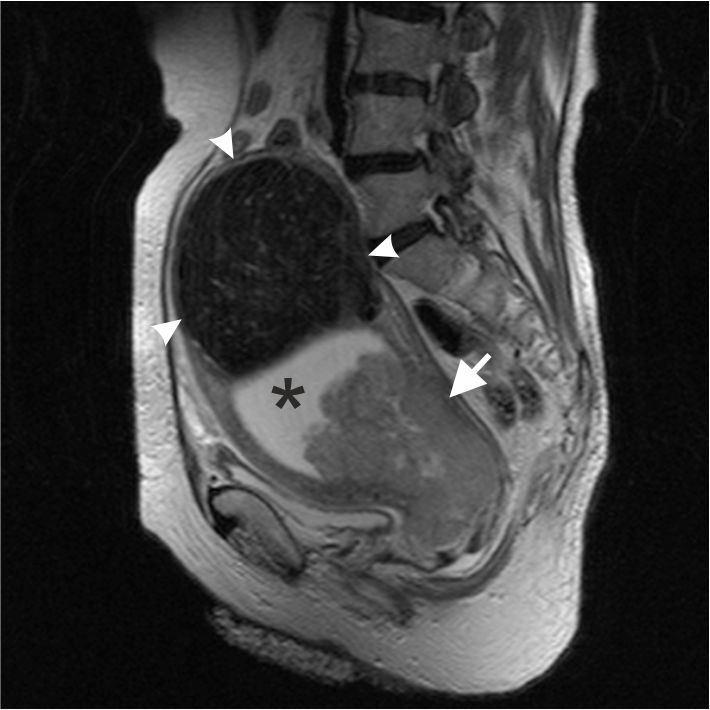

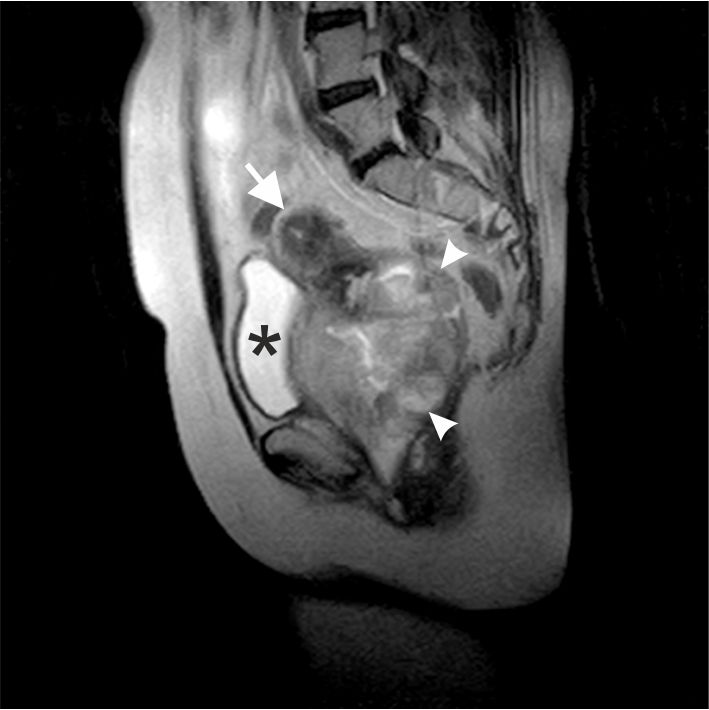

Рис.7 Крупная неоднородная узловая масса в полости матки – гигантская миома (отмечена звёздочкой), матка значительно расширена (головки стрелок), а так же имеются несколько наботовых кист шейки матки (стрелки). Рис.8 МРТ - Рак шейки матки с крупных экзофитным компонентом (отмечет белой звёздочкой в области шейки матки) с распространением в полость матки (головки стрелок) и серозометры (отмечен чёрной звёздочкой). Так же хорошо визуализируется прямая кишка и мочевой пузырь. Рис.9 МРТ – сочетание бластомы шейки матки (стрелка) и крупной субсерозной миомы в области дна матки (отмечена головками стрелок), сопровождающихся обструктивной серозометрой (чёрная звёздочка).
МРТ очень хорошо подходит для диагностики патологического увеличения лимфатических узлов паховых областях и в полости малого таза, что встречается при воспалительных инфекционных процессах, метастатическом распространении раковых опухолей, лимфопролиферативных заболеваниях и др.
 |  |  |
| Рис.10 | Рис.11 | Рис.12 |

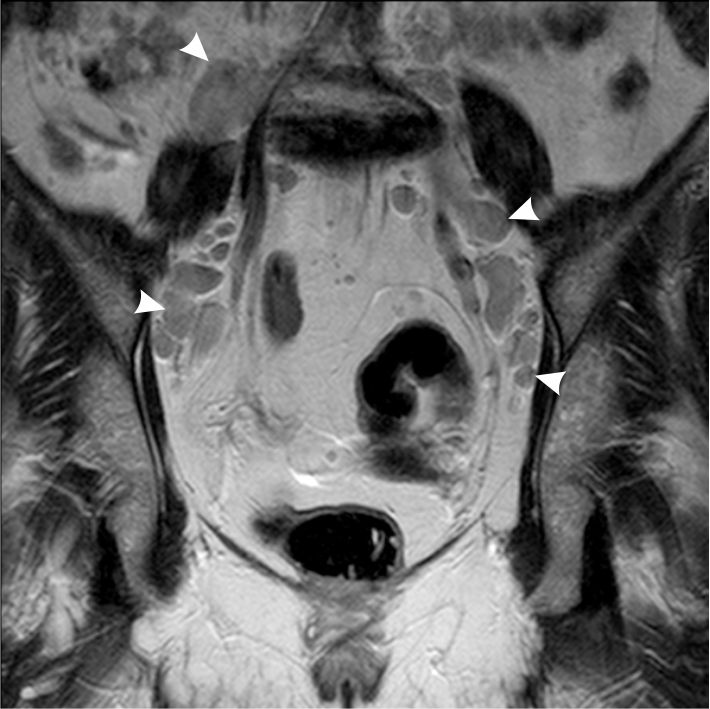

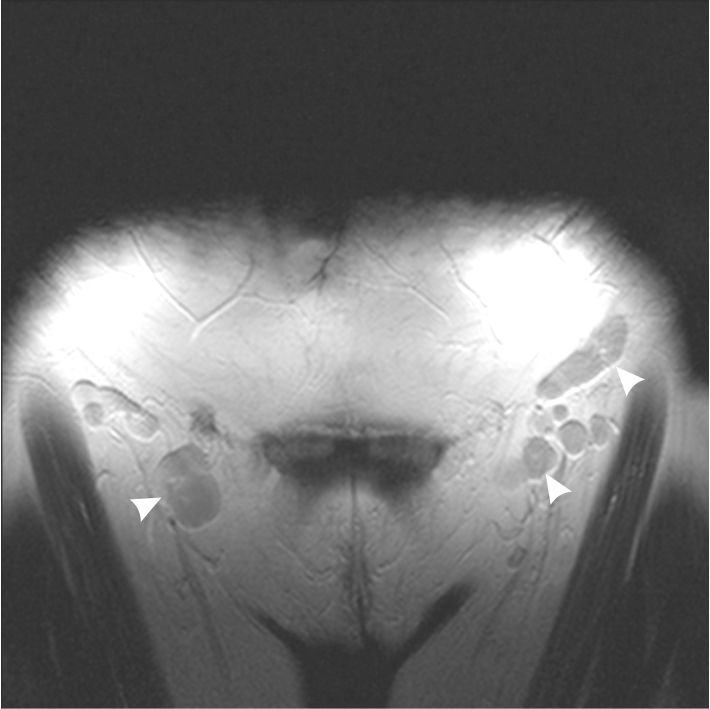

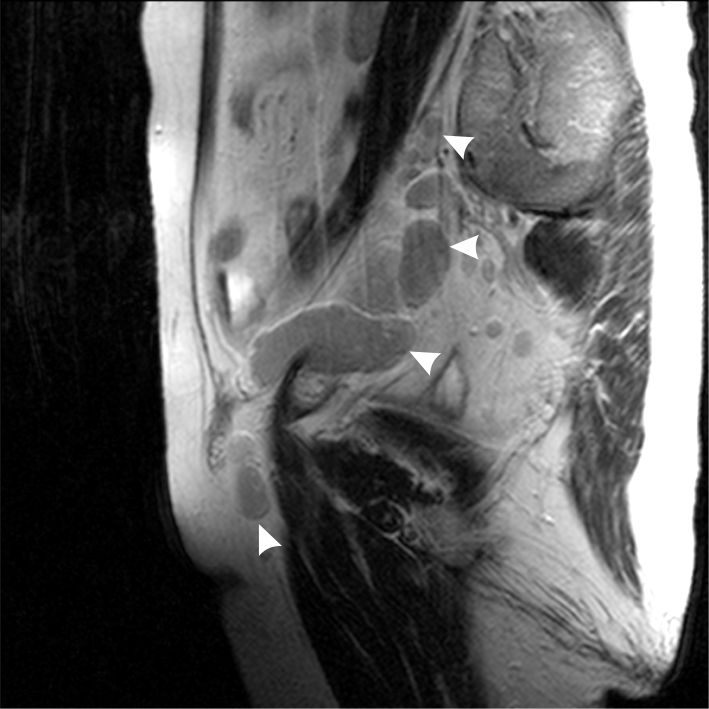

Рис.10,11 и 12 МРТ органов малого таза – двусторонние увеличенные лимфатические узлы в полости малого таза и в паховых областях.
 |  |  |
| Рис.13 | Рис.14 | Рис.15 |

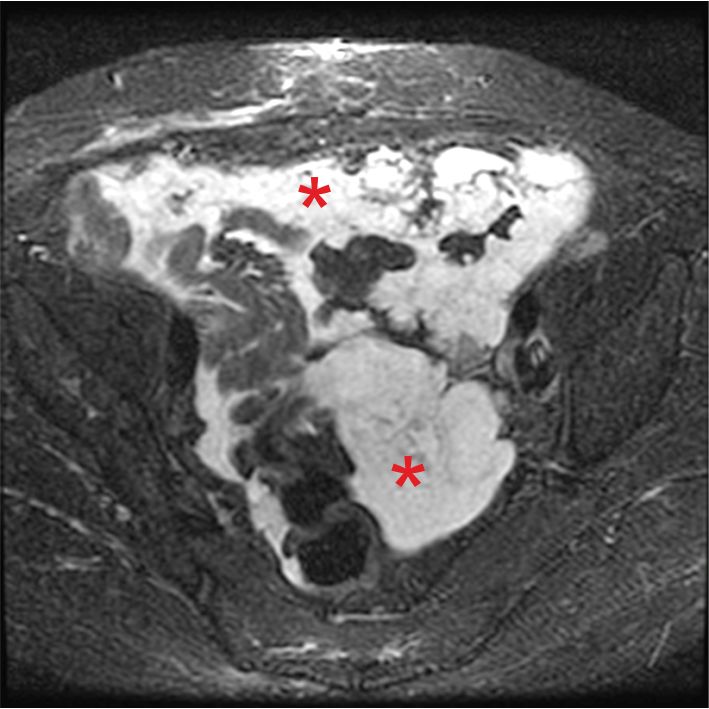

Рис. 13 МРТ органов малого таза с поражением брюшины множественными метастазами и асцитом (карциноматоз брюшины – отмечена чёрными звёздочками). Культя шейки матки, оставшаяся после экстирпации матки (отмечена жёлтой головкой стрелки). Рис. 14-15 карциноматоз брюшины с асцитом (отмечен красными звёздочками) на МРТ в режиме Т2 (Рис. 14) и в режиме Т2 с подавлением сигнала от жира (Рис.15).
 |  |  |
| Рис.16 | Рис.17 | Рис.18 |

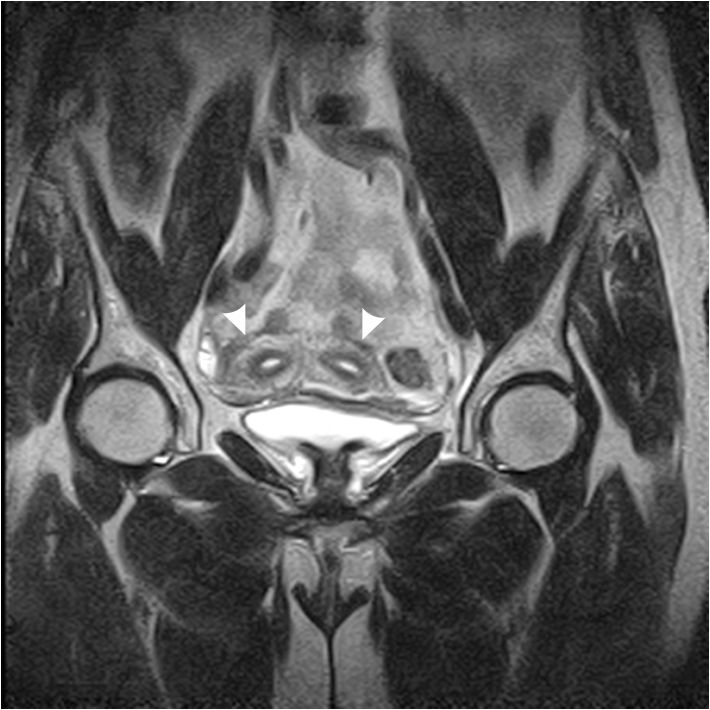

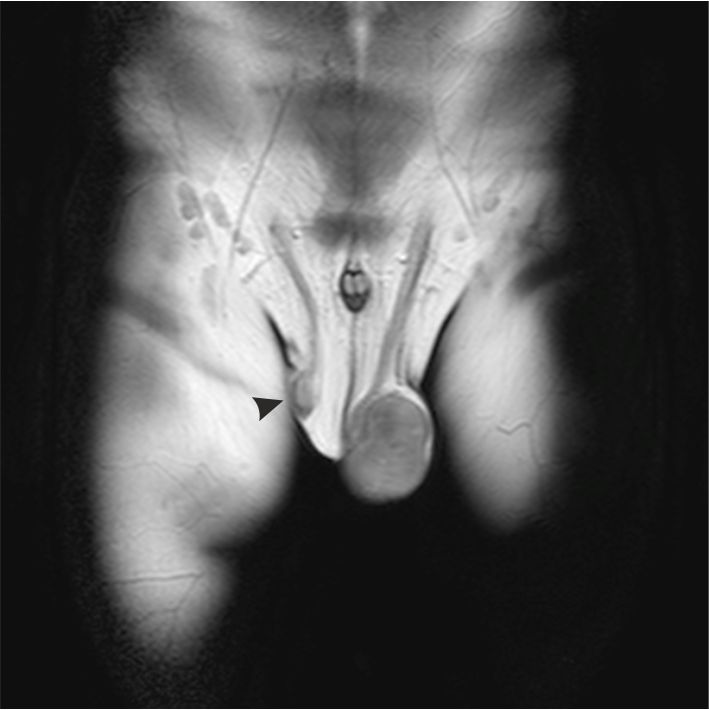

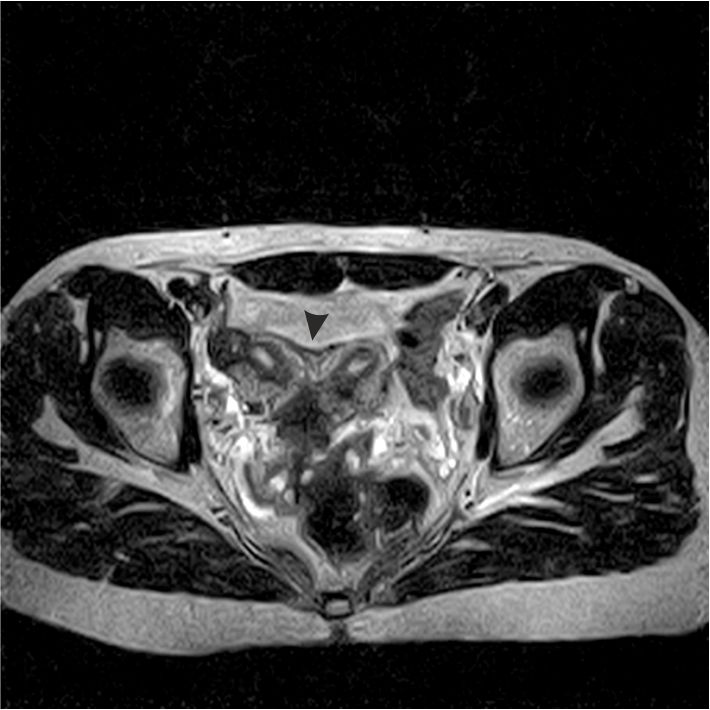

Рис 16. МРТ в корональной (фронтальной) проекции демонстрирует аномалию развития матки - «двурогую» матку (отмечена головками стрелок). На рис. 17 так же представлена двурогая матка в поперечной плоскости (чёрная головки стрелки). Рис. 18 определяется гипоплазия правого яичка у мальчика (отмечена головкой стрелки).
| | |
| Рис.19 | Рис.20 | Рис.21 |
Рис.19 и 20 МРТ эндометриоидные кисты правого яичника с горизонтальным уровнем седиментации, то есть разделения жидкости на фазы в зависимости от плотности сред (отмечено головками стрелок). Мочевой пузырь (отмечен звёздочкой). Рис. 21 МРТ – доброкачественная Наботова киста шейки матки, весьма частая находка (отмечена головкой стрелки).
 |  |  |
| Рис.22 | Рис.23 | Рис.24 |

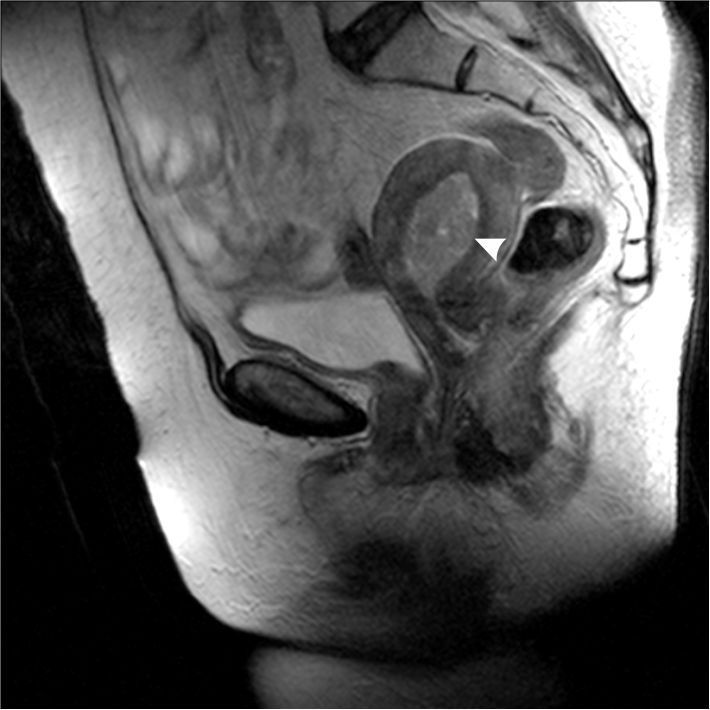

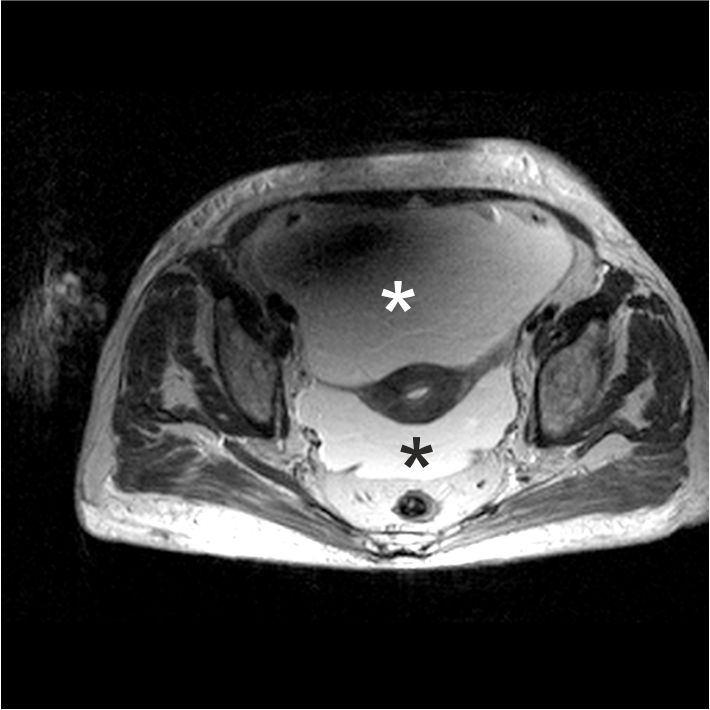

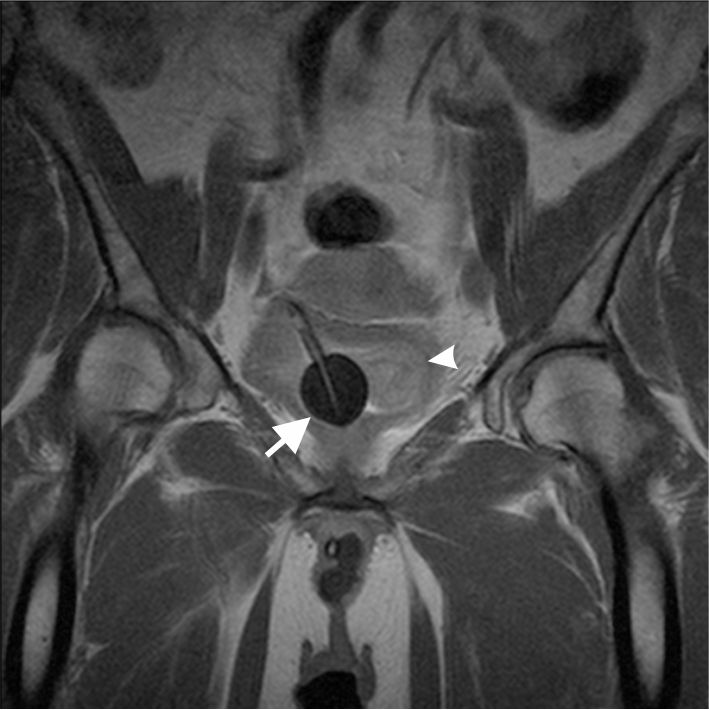

Рис.22 МРТ – опухоль мочевого пузыря (головка стрелки) и катетер Фолея в полости мочевого пузыря (стрелка). Рис. 23 МРТ - опухоль эндометрия матки (головка стрелки). Рис. 24 МРТ определяет наличие жидкости в полости малого таза (отмечена звёздочками).
 |  |  |
| Рис.25 | Рис.26 | Рис.27 |

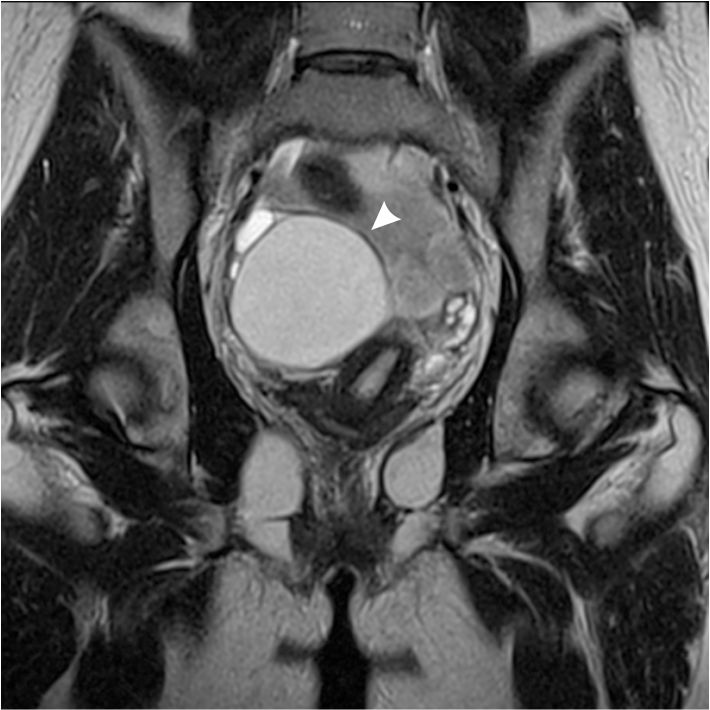

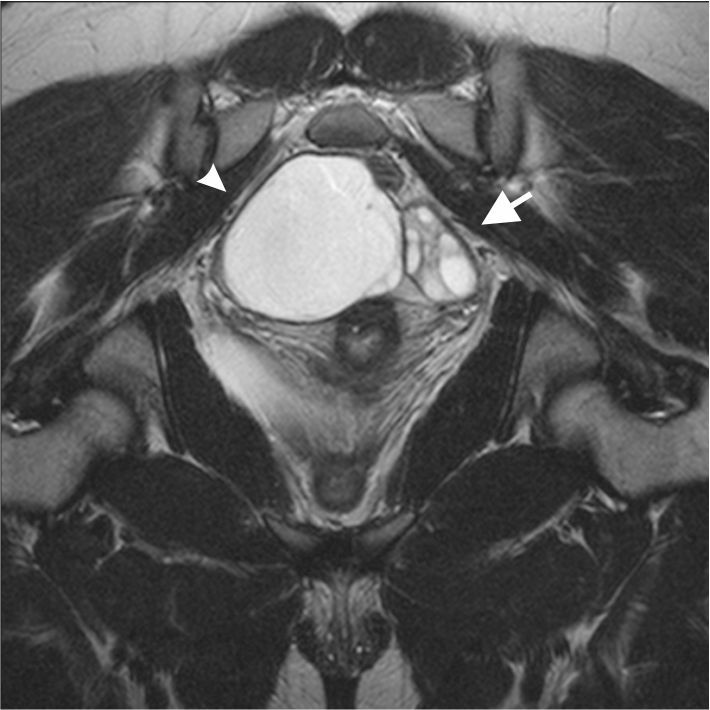

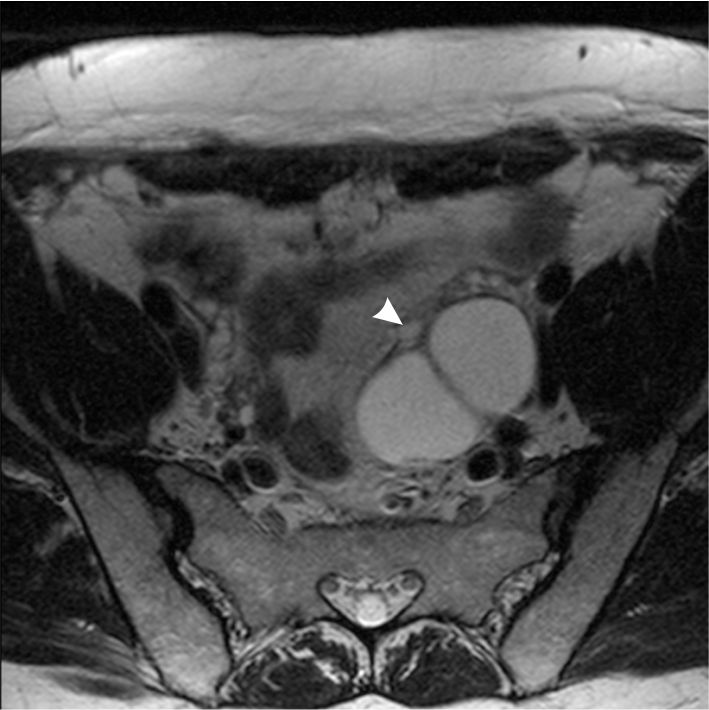

Рис. 25 и 26 МРТ демонстрирует кистозную опухоль - серозную цистаденому (головка стрелки), а так же не изменённый яичник (стрелка). Рис. 27 доброкачественная кистозная опухоль – муцинозная цистаденома (головка стрелки).
 |  |  |
| Рис.28 | Рис.29 | Рис.30 |

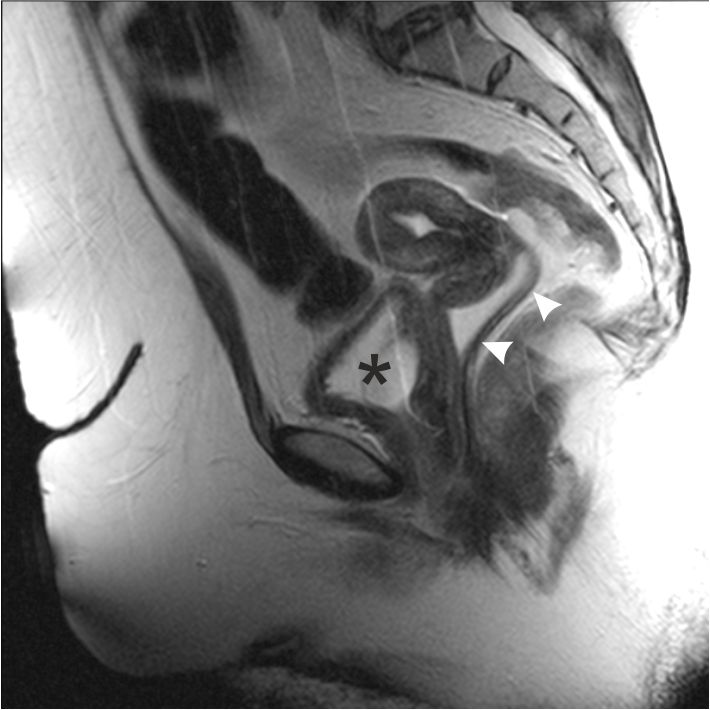

Рис.28 МРТ выявляет изменения в шейке матки в виде фиброза и рубцовых изменений – последствия лучевой терапии рака шейки матки, без признаков продолженного роста и рецидива в указанной области. Рис. 29 МРТ показывает скопление жидкости в области свода влагалища (головки стрелки) и мочевой пузырь (звёздочка). Рис. 30 МРТ шейки матки пораженной раком шейки матки (опухоль отмечена головками стрелок), тело матки с возрастными инволютивными изменениями (стрелка), мочевой пузырь (звёздочка).
|  |  |
| Рис.30 | Рис.31 | Рис.32 |

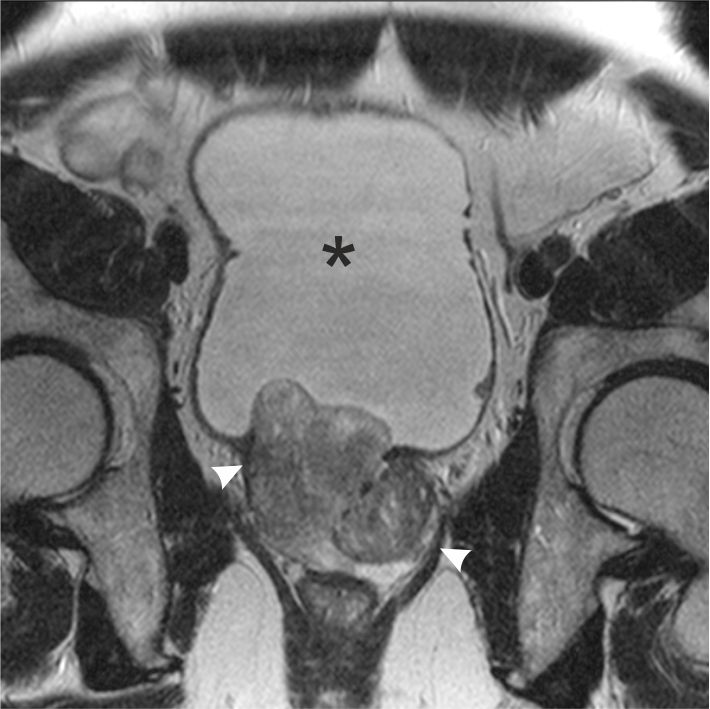

Рис. 31-32 МРТ органов мужского таза демонстрирует существенно увеличенную предстательную железу с потерей дифференцировки центральной и периферической долей (отмечена головками стрелок) и атоничный расширенный мочевой пузырь заполненный большим количеством жидкости (отмеченный звёздочкой), что отражает стеноз уретры. Обратите внимания так же на рис. 33 замечена паховая грыжа (стрелка).
